1. 세정목적

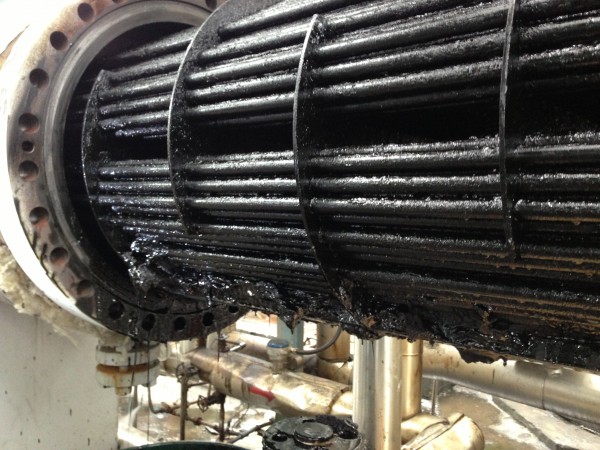

  - Shell Side의 유체인 중질유(Tar)가 Tube와 Tube사이를 막아 버렸으며, 특히 Tube Side의 Steam(380℃)의 높은 온도에 의해 중질유가 Tube를
    중질유(Tar)로 코팅이 되어 버림.
  - 열교환기 사용 목적은 Shell Side의 점도가 높은 중질유(Tar)를 Tube의 Steam을 이용하여 점도를 낮추어 배관을 통해 다음 공정으로 이송을 목적으로
    사용하는 열교환기임.
  - 공정 가동 6개월 만에 공정이 멈추는 상황이 발생하였으며, 독일 본사에 연락하여 중질유(Tar)를 용해할 수 있는 세정제를 국내.외에서 섭외를 하였지만
    업체를 찾지 못해 어려움을 겪고 있는 상황이었음.

2. 세정대상
  - Shell & Tube의 Shell Side(6,000 X 1,600)

3. 세정제 : AIM-10(Oil 전용 세정제)

4. 세정방법
  - 세정제의 입.출구를 구성하여 Pump를 이용한 Circulation 실시

5. 세정품질 검사방법
  - 육안검사 : 열교환기를 분해하여 육안 검사 실시.

6. 기타사항
  - 화학세정이 완료 된 후 검사를 위해 열교환기를 분해 하여 세척 상태를 확인하는 과정에서 Tube의 녹이 매우 많이 발생한 것을 무상으로 녹까지 제거함.

작업동영상 보기 : https://youtu.be/OQyJBwiPlhY
